Open Hardware: Alle Konstruktionsdateien auf GitHub

Den kompletten Hardware-Unterbau unseres Paper-7-Bilderrahmens findet ihr ab sofort offen auf GitHub:

github.com/paperlesspaper/paperlesspaper-hardware

Also wenn du schon immer mal wissen wolltest, wie der Rahmen von innen aussieht, oder du deinen eigenen E-Paper-Bilderrahmen bauen willst: Das ist dein Einstieg.

Warum wir die Hardware öffnen

Software als Open Source zu veröffentlichen ist mittlerweile Standard. Bei Hardware ist das immer noch super selten, vor allem wenn, es um komplette Consumer-Produkte geht.

Für uns gehören ein paar Dinge zusammen:

• Du sollst nicht von unseren Servern abhängig sein (Stichwort „Unbrickable-Garantie“).
• Du sollst Geräte reparieren können und nicht wegwerfen.
• Wenn du Lust auf Basteln hast, sollst du gerne genau die gleichen Dateien bekommen, mit denen wir arbeiten.

Deshalb findest du im Repo die echte CAD-Quellen und auch die Fixtures, mit denen wir zur Montage verwenden.

Was du brauchst

Hier werden fortlaufen Details aktualisiert: GitHub

Software

Du kannst mit Autodesk Fusion 360 alle .f3z-Dateien öffnen, bearbeiten und für deine eigene Fertigung exportieren.

Herstellung

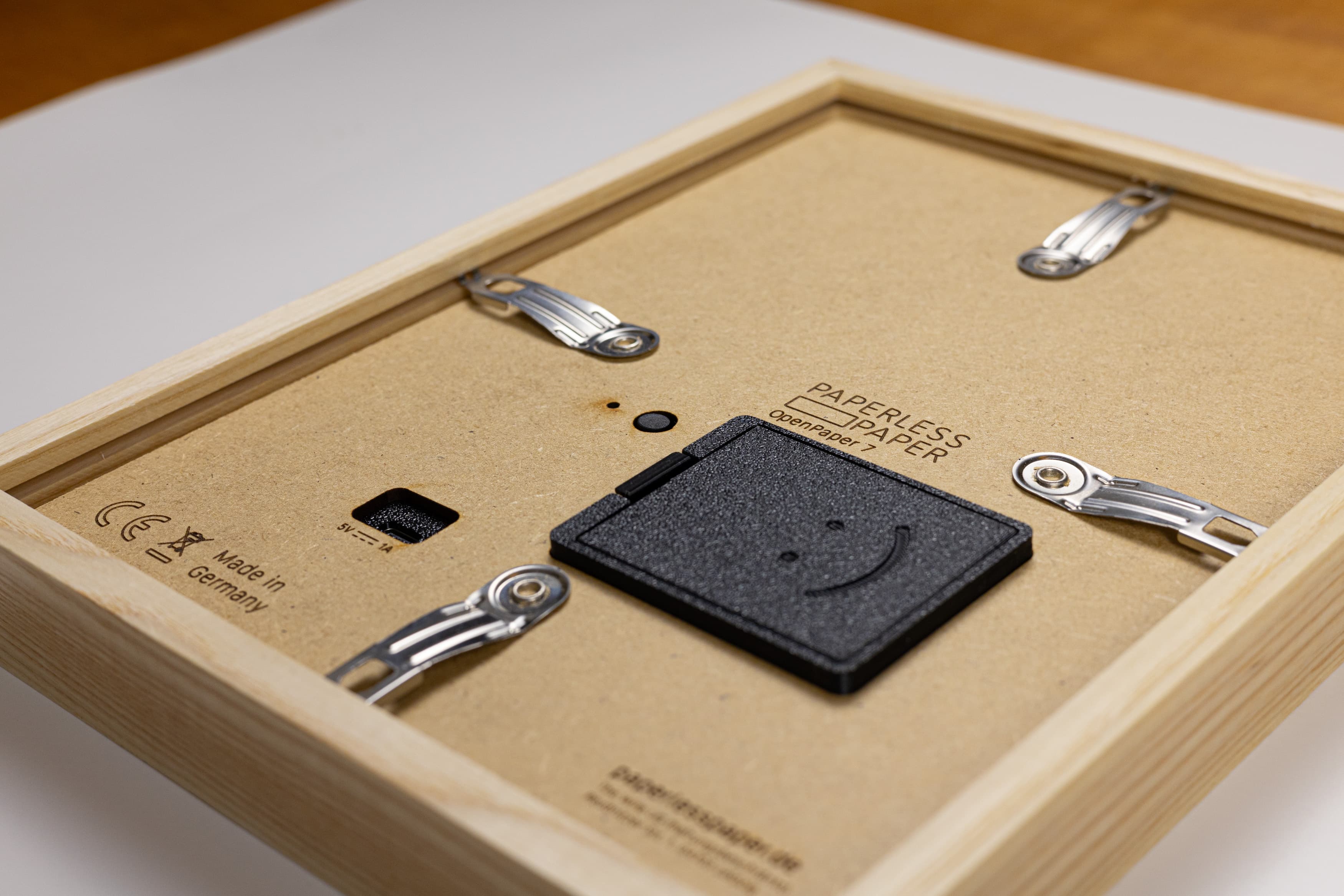

Für den Bau benötigst du einen 3D-Drucker für Batteriefach, USB-Haltestück und Abstandselemente und möglichst einen Laser-Cutter oder CNC-Fräse für die Rückwand des Bilderrahmens (oder was auch immer du hinten dran schraubst).

Als Rahmen kannst du einen Standard-Bilderrahmen mit Federklammern oder natürlich ein komplett eigenes Design verwenden.

Was du damit machen kannst

Ein paar Ideen, was du mit den Dateien anstellen kannst:

🔧 Eigenen Rahmen bauen

Andere Holzarten, andere Größen, andere Form. Hauptsache, das "Innenleben" passt rein.

🎨 Passepartout & Ausschnitt anpassen

Wenn du andere Formate zeigen willst (z.B. 4:3-Grafiken oder spezielle Layouts), kannst du das Passepartout anpassen.

🧪 Teaching & Prototyping

Das Setup eignet sich für Hochschulen, Maker-Spaces und Workshops um Low-Power-IoT bzw. ePaper an einem realen Produkt zu zeigen.

Zum Schluss noch eine ehrliche Warnung: Das ist leider kein „einmal alles runterladen und in 10 Minuten fertig“-Projekt. Wir versuchen aber die Dokumentationen und Anleitungen noch weiter zu verbessern!
