Open Hardware : Tous les fichiers de conception sur GitHub
Vous pouvez désormais trouver toute la structure matérielle de notre cadre photo Paper-7 ouverte sur GitHub :
github.com/paperlesspaper/paperlesspaper-hardware

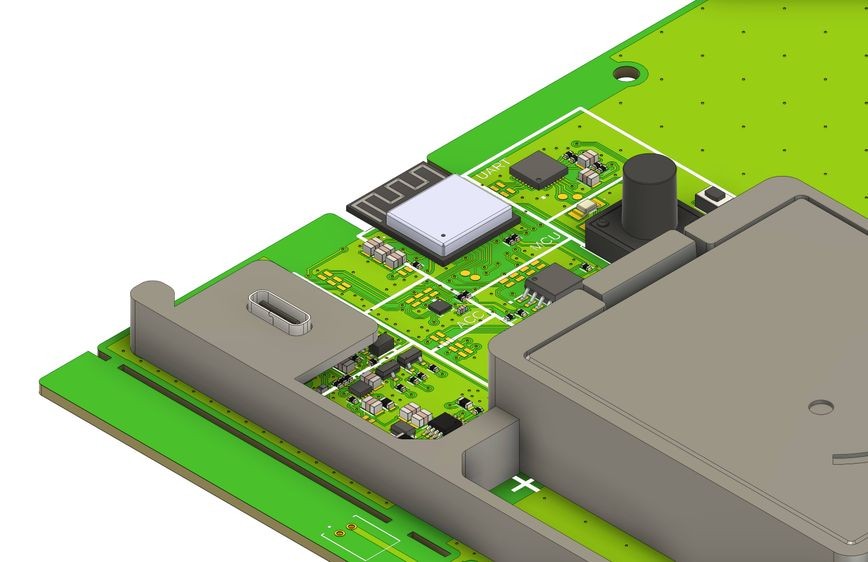

Donc si vous avez toujours voulu savoir à quoi ressemble le cadre de l'intérieur, ou si vous souhaitez construire votre propre cadre photo E-Paper : c'est votre point de départ.
Pourquoi nous ouvrons le matériel
Publier des logiciels en open source est désormais la norme. Pour le matériel, c'est encore très rare, surtout lorsqu'il s'agit de produits de consommation complets.
Pour nous, certaines choses vont de pair :
- Vous ne devez pas dépendre de nos serveurs (garantie « inbrickable »).
- Vous devez pouvoir réparer les appareils et ne pas les jeter.
- Et si vous aimez bricoler, vous devez pouvoir obtenir exactement les mêmes fichiers avec lesquels nous travaillons.
C'est pourquoi vous trouverez dans le dépôt les vraies sources CAD et aussi les gabarits que nous utilisons pour le montage.
Ce dont vous avez besoin
Les détails seront mis à jour en continu ici :GitHub
Logiciel
Vous pouvez avec Autodesk Fusion 360 ouvrir, modifier et exporter tous les fichiers .f3z pour votre propre fabrication.
Fabrication
Pour la construction, vous aurez besoin d'une imprimante 3D pour le compartiment à piles, le support USB et les entretoises, et idéalement d'un découpeur laser ou d'une fraiseuse CNC pour le panneau arrière du cadre photo (ou tout ce que vous souhaitez fixer à l'arrière).
Comme cadre, vous pouvez utiliser un cadre photo standard avec des clips à ressort ou bien sûr un design entièrement personnalisé.
Ce que vous pouvez en faire
Quelques idées de ce que vous pouvez faire avec les fichiers :
🔧 Construire votre propre cadre
Différentes essences de bois, différentes tailles, différentes formes. L'essentiel est que l'intérieur s'adapte.
🎨 Adapter le passe-partout et la découpe
Si vous souhaitez afficher d'autres formats (par exemple, des graphiques 4:3 ou des mises en page spéciales), vous pouvez adapter le passe-partout.
🧪 Enseignement & Prototypage
Le setup est adapté pour les universités, les makerspaces et les ateliers, pour montrer Low-Power-IoT + ePaper sur un produit réel.
Mais aussi un avertissement très honnête : ce n'est malheureusement pas un projet « télécharger un STL et terminé en 10 minutes », mais il y aura certainement des instructions à l'avenir.
