Spännande open source-projekt för e-ink

Här kommer en blick bortom den vanliga horisonten på vilka andra öppna e‑papper‑projekt som finns.

OpenDisplay: En öppen grund för egna displayer

Den som vill använda en e‑papper‑display för en egen idé behöver ett sätt att överföra innehåll till den. Det är precis här OpenDisplay kommer in: projektet utvecklar en öppen standard, firmware och verktyg för displayer som kommunicerar via Bluetooth Low Energy.

Olika plattformar baserade på nRF52840 och ESP32 stöds. Via webbverktygen kan passande enheter förses med firmware, konfigureras och laddas med bilder. Firmwaren är licensierad under GPL‑3.0.

Särskilt spännande är att en gemensam teknisk grund skapas för olika enheter. På den kan människor bygga egna displayer och applikationer utan att varje gång behöva börja från noll.

Upptäck OpenDisplay · Firmware på GitHub

Tesserae: Skapa din egen instrumentpanel

Vad ska egentligen stå på displayen? Tesserae ägnar sig åt just den frågan. I webbläsaren kan man sätta ihop sidor av widgets, texter och former. Väder, kalender, Home Assistant eller avgångsinformation kan på så sätt få en gemensam plats.

Mjukvaran förbereder innehållet för respektive display och uppdaterar det sedan enligt schema. Den är licensierad under AGPL‑3.0 och en mängd olika enheter och displayplattformar stöds.

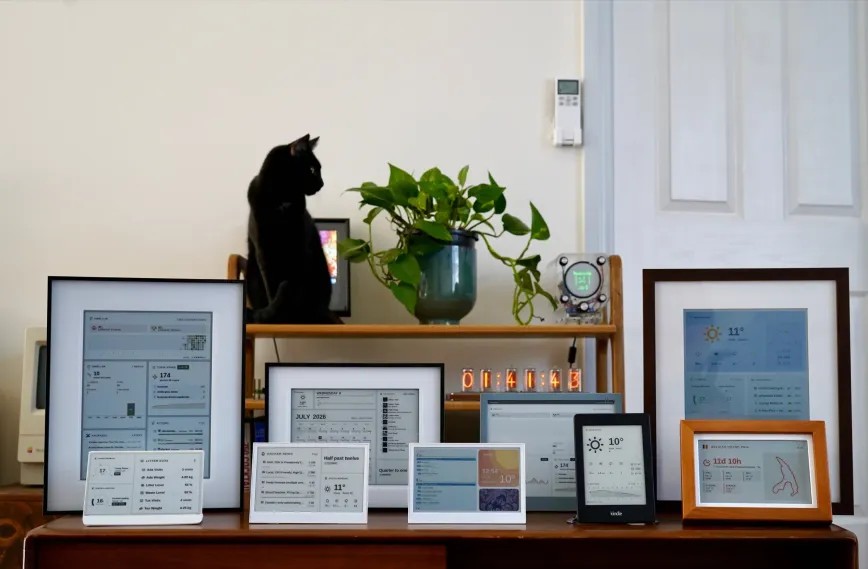

Tesserae bringt unterschiedliche Dashboards auf verschiedene E-Ink-Geräte. Foto: Tesserae (tesserae.ink).Tesserae bringt unterschiedliche Dashboards auf verschiedene E-Ink-Geräte. Foto: Tesserae (tesserae.ink).

Mer om Tesserae

OpenEPaperLink: Nya uppgifter för elektroniska prislappar

De små elektroniska prislapparna från snabbköpet kan mer än att visa priser. OpenEPaperLink utvecklar sedan en god tid tillbaka alternativ firmware och ett kommunikationsprotokoll som gör det möjligt att förse stödda e‑papper‑taggar med eget innehåll.

Till projektet hör mjukvara för displayerna och accesspunkten samt ritningar för accesspunkter och styrenheter.

Det fina är att befintlig teknik får en ny uppgift. Av en passande prislapp skulle det till exempel kunna bli en liten statusdisplay eller en föränderlig märkning för verkstaden.

Mer om OpenEPaperLink

Inkplate: En plattform för egna e‑papper‑idéer

Inkplate från Soldered kombinerar e‑papper‑displayer med programmerbara utvecklingskort. I Inkplate 6 hör (precis som hos oss) en ESP32 och WLAN till grunden. Hårdvaruunderlag och mjukvara är öppet tillgängliga, däribland kopplingsscheman, tillverkningsdata för kretskort och ett Arduino‑bibliotek.

Den som vill programmera själv hittar här en utgångspunkt för egna kalendrar, informationsdisplayer eller fotoramar. Inkplate tar över en del av elektronikjobbet och lämnar mycket utrymme för den egna applikationen.

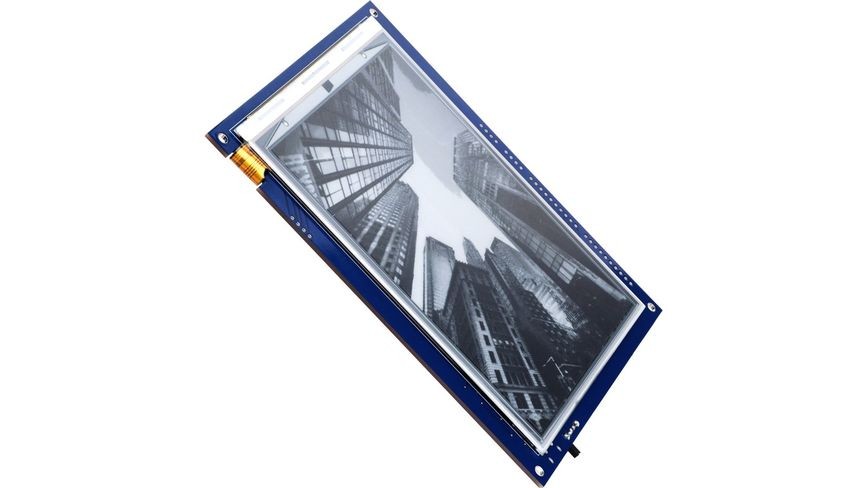

Inkplate 6 kombiniert ein wiederaufbereitetes E-Reader-Display mit einer offenen Entwicklungsplattform. Foto: Soldered Electronics / Crowd Supply.Inkplate 6 kombiniert ein wiederaufbereitetes E-Reader-Display mit einer offenen Entwicklungsplattform. Foto: Soldered Electronics / Crowd Supply.

Mer om Inkplate 6 och dess öppna utvecklingsfiler

TRMNL: Information med en blick

TRMNL är för närvarande antagligen den mest kända e‑papper‑lösningen och följer idén att enkelt göra utvald information synlig utan att ständigt behöva öppna en app. Projektet kopplar displayer till olika tjänster och presenterar deras innehåll som överskådliga vyer.

TRMNL är bara delvis öppen källkod. Firmwaren och egna instruktioner är öppna, medan själva enheten är proprietär.

Mer om TRMNL

The Open Book: En e‑boksläsare att förstå

En läsenhet vars uppbyggnad man kan följa och ändra: det är idén bakom The Open Book av Joey Castillo. Projektet gör utvecklingen av en egen e‑boksläsare tillgänglig och publicerar de tillhörande designerna och mjukvaran.

Därmed riktar det sig särskilt till människor som gärna bygger själva och vill förstå hur deras enhet fungerar. Den version som beskrivs i repo:t baseras på en Raspberry Pi Pico och är utformad för ett överskådligt antal komponenter och montering för hand.

Mer om The Open Book

Modos: E‑papper som datorskärm

Vi bygger ju enheter som tar väldigt lång tid på sig innan en ny bild visas. Modos ägnar sig däremot åt en annan utmaning: hur kan tekniken användas för en snabb datorskärm?

En grund för detta är det öppna hårdvaruprojektet Glider tillsammans med den öppna displaykontrollern Caster. I centrum står låg latens och snabb styrning av lämpliga paneler. Därur uppstår också produkter som Modos Paper Dev Kit.

Det är tekniskt krävande och just därför intressant. Här arbetas det hela vägen ner till displaystyrningen för att hitta nya användningsområden för e‑papper.

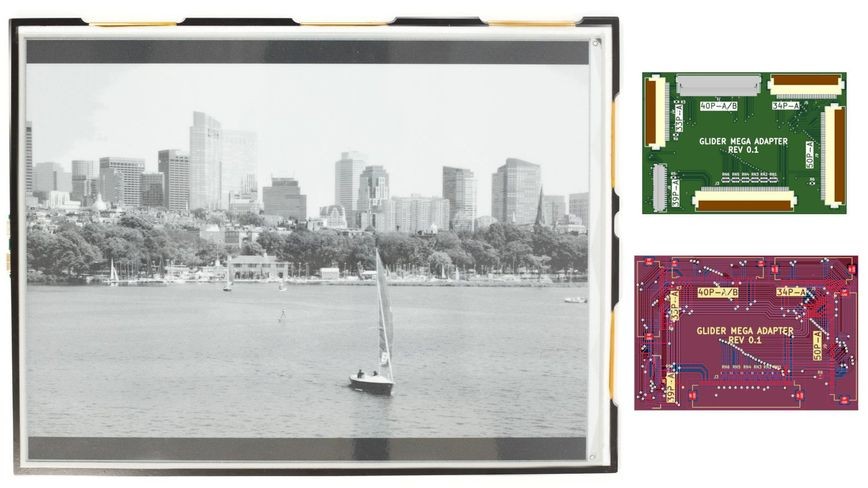

Das Modos Paper Dev Kit erschließt E-Paper als Computermonitor. Hier die 13-Zoll-Variante mit Glider Mega Adapter. Bild: Modos Tech / Crowd Supply.Das Modos Paper Dev Kit erschließt E-Paper als Computermonitor. Hier die 13-Zoll-Variante mit Glider Mega Adapter. Bild: Modos Tech / Crowd Supply.

Mer om Glider och Modos‑projekten

Varför sådana projekt är fantastiska

Dessa projekt visar hur olika öppen utveckling kan se ut. Vissa publicerar firmware, andra en dashboard‑applikation eller hårdvarudesignerna. Den som själv vill bygga eller ändra något bör därför titta på vilka delar som faktiskt är öppna och vilka enheter som stöds.

I vårt eget OpenPaper hör hårdvara, mjukvara och konstruktionsfiler till open‑source‑upplägget. Vi utvecklar och tillverkar lokalt i Dresden, från fotoram till slutmontering. Därför blir vi extra glada över andra människor som delar med sig av sin kunskap och vidareutvecklar e‑papper på sitt sätt.
